●FPOS最优化处理系统介绍
FPOS是“Flocculation process optimization system”的简称,所以FPOS工艺是一种将絮凝综合处理最优化工艺。该工艺的技术核心为氧化絮凝流化床,氧化絮凝流化床是综合催化氧化、混凝和吸附等协同作用而开发出来的新型废水处理工艺。其有机结合了氧化絮凝作用,同时将吸附引入此体系,本工艺采用自行研制的专用加药装置,独创特殊的加药方式,增大药剂有效利用率,同时采用专用的氧化絮凝流化床反应装置,在降低成本的同时,提高污染物的去除率。本工艺获得药剂、工艺设备3项发明专利及1项实用新型专利,同时本项目为国家2010年火炬计划项目、国家重大技术推广专项。
表1 重要技术参数对比:
|
单一絮凝工艺 |
Fenton工艺 |
FPOS工艺 |
工艺类型 |
絮凝 |
高级氧化 |
絮凝耦合氧化 |
处理目标 |
去除不可溶性污染物 |
去除不可溶性污染物和可溶性污染物 |
去除不可溶性污染物和可溶性污染物 |
净化原理 |
凝聚絮凝 |
高级氧化 |
絮凝协同氧化 |
技术核心 |
絮凝剂及絮凝剂应用技术 |
Fenton药剂及工艺参数 |
絮凝剂的复配技术、应用技术和工艺的控制参数、特殊的加药方式及专用加药装置 |
药剂种类成分 |
絮凝剂 |
Fenton药剂 |
FPOS专用复配药剂 |
投资成本 (8万吨水/天) |
1600万 |
12000万 |
1600万 |
运行成本 (进水COD平均在600mg/l左右) |
3.5元/公斤COD |
11.5元/公斤COD |
4元/公斤COD |
平均出水指标(COD/mg/l) |
≤150 |
≤92 |
≤92 |
备注:
1. 本工艺处理后其泥量相比单一絮凝工艺降低50%,与产泥量最少的Fenton工艺相比,还可以降低20-30%。
2. 数据来源于国内某百万吨级大型约浆厂。

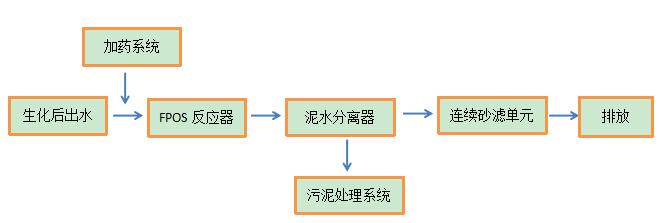

FPOS系统主要分为3个大单元:FPOS反应器、泥水分离器(沉淀池/气浮池)和连续砂滤单元。
另外,依据客户需要还可以在FPOS系统中加入膜处理单元和污泥厌氧发酵系统。膜处理系统能够实现将处理后的污水部分回用至生产。厌氧发酵系统能有效的降低生化污泥的产量,节约污泥处理成本,同时厌氧发酵产生的天然气具有很高的经济价值。
FPOS工艺特点:
1.工艺成熟完备,能够确保出水达标。
2.运行稳定,且运行成本低。
3.可实现自动化运行,操作简单,维护方便。
4.可依据水质需要,灵活调整药剂投加种类和比例,从而调整Fenton和混凝的效果。
5.FPOS反应器、泥水分离器和连续砂滤单元可分别独立运行,可依据需要选择运行组合。
使用效果:
FPOS工艺已经在多个制浆造纸厂进行了中试及小试实验,并且对海南金海浆纸业有限公司的浆污水处理运行了近两年时间。实践证明,经FPOS工艺处理后的出水,均能达到相应的出水标准。
FPOS工艺适用领域:
FPOS工艺适用于制浆造纸、城市污水、印染、制药、化工等难降解COD的去除,处理后的出水均能满足排放标准或中水回用的要求。
●第一单元——FPOS反应器
Fe2+和H2O2组成的Fenton试剂在酸性条件下,Fe 催化H2O2生成氧化性极高的氢氧自由基,并进一步引发自由基链反应,将水体中的大分子有机物降解为小分子有机物或使其完全矿化为CO2和H2O:
Fe2+ + H2O2 → Fe3+ + OH- + HO·
反应产生的Fe3+,在合适的pH条件下,可形成氢氧化铁的胶体沉淀,可吸附或絮凝水中的悬浮物和有机物等杂质,起到去除COD净化水质的作用。

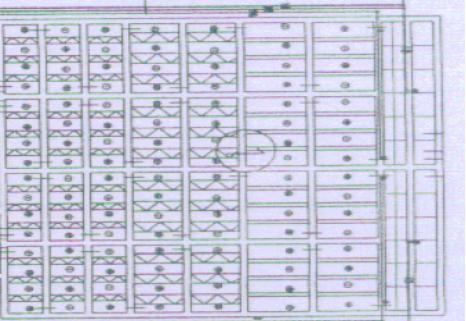

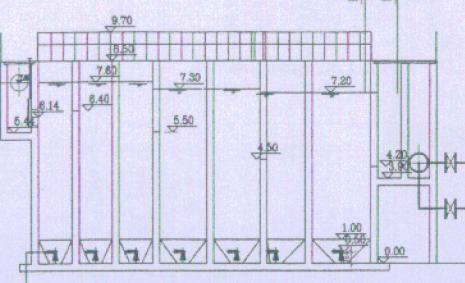

通过自控系统将HCl、Fe3+、Fe2+、H2O2、NaOH等药剂按需要的比例投加到FPOS反应器中,并且控制合适的反应pH条件,将水中难降解有机物转化为CO2和H2O,同时水中部分悬浮物和有机物被氢氧化铁的胶体吸附共沉淀至化学污泥中,是水中COD及色度大大降低。
FPOS反应器特点:
1.池体为钢筋混凝土结构,强度高、耐防腐、不需维护。
2.高效的搅拌反应形式保证了反应强度,且无反应死区。
3.高效的混凝效果保证了低电耗。
4.自动化药剂投加系统保证药剂投加随水质变化反应迅速,确保运行稳定和药剂用量经济。
●第二单元——泥水分离器

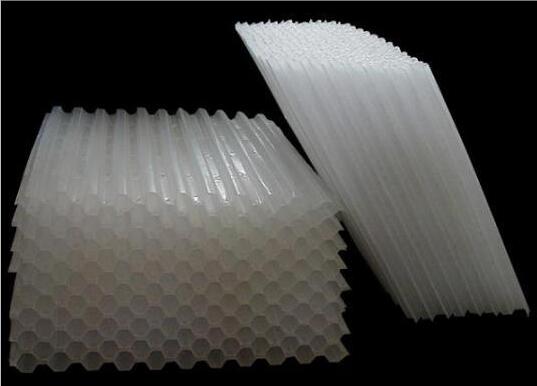

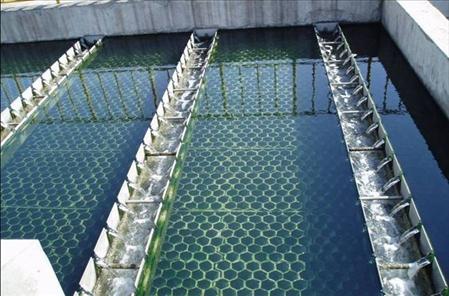

斜管沉淀池是指在沉淀区内设有斜管的沉淀池。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层,被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆(异)向流、同向流和逆向流三种不同分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池。
斜管沉淀池优点:
1. 利用了层流原理,提高了沉淀池的处理能力;
2. 缩短了颗粒沉降距离,从而缩短了沉淀时间;
3. 增加了有效沉淀面积,从而提高了沉淀效率,节省了占地面积。
4. 规模化单元系列,可独立切换运行单元。这种类型沉淀池的过流率可达36m3/m2/h,比一般沉淀池的处理能力高出7-10倍,是一种新型高效沉淀设备。
第三单元----连续砂滤单元

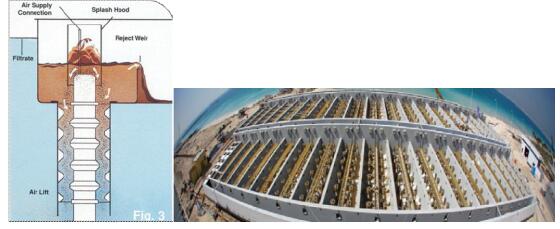

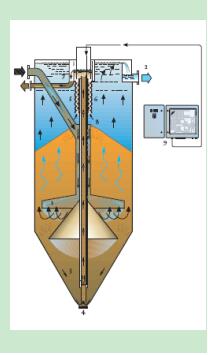

FPOS系统中的砂滤单元是连续砂滤处理单元,废水连续的由进水管进入砂滤单元底部,然后废水由下往上流动,经过砂床过滤后的清水从顶部流出。滤砂由气流带动在沙滤器内不断循环。气流通过气管进入沙床底部,迫使砂床底部的脏砂和少量水一起由沙滤器中心管道流动到砂滤器顶部的洗砂器中。气体在洗砂器中得到释放,在气流剧烈的扰动情况下,脏砂中的杂质在洗砂器上部的分离区中与砂粒分离,并随着水流排出。砂粒由于密度较大,受重力作用落入洗砂器下部的洗砂区,经过清洗的砂粒最终落入砂床的表面。所以砂床在砂滤单元内是不断的向下运动。水过滤和砂清洗在砂滤单元内连续不断的进行,因此,砂滤器在连续不间断的运行。
连续砂滤的优点:
1. 连续运行,无需停机反冲洗。
2. 反洗出的脏水连续稳定,没有冲击负荷。
3. 处理高悬浮固体无需预处理。
4. 低水头损失、低能耗、运行何维护成本低。
5. 占地面积小。
6. 过滤的同时起微絮凝作用,进一步去除SS和COD。
